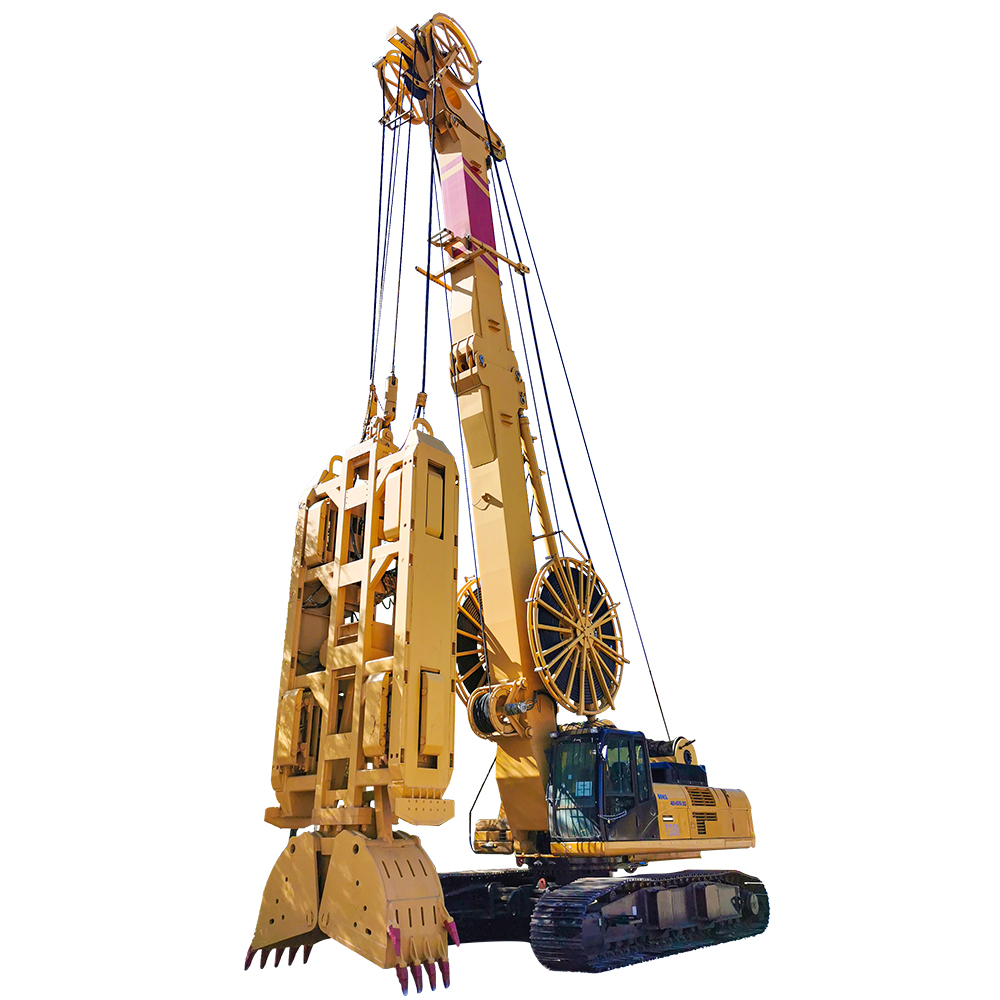

A TG 50 hidraulikus membrános fali markolók általános bemutatása
A TG 50 hidraulikus membrános fali markolók a membrángyártás jelenlegi fő felszerelései, és előnyei közé tartozik a nagy hatékonyságú felépítés, a pontos mérés és a fal kiváló minősége. Főleg vízálló falak, csapágyfalak építésére használják nagyszabású építkezések és projektek mélyalapozásánál, mint például metróállomás, sokemeletes épület alagsora, mélygarázs, földalatti üzleti utca, kikötő, bányászat, víztározó gátmérnökség és mások.
A TG50 típusú membrán fali markolataink erősen hidraulikus vezérlésűek, könnyen áthelyezhetők, biztonságosak és könnyen használhatók, kiváló munkastabilitásúak és rendkívül költséghatékonyak. Ezenkívül a TG sorozatú hidraulikus membrános falmarkolat gyorsan felépíti a falat, és kis mennyiségű védősárt igényel, különösen alkalmas nagy városi népsűrűségű területeken vagy épületek közelében végzett műveletekhez.
A TG TG50 típusú membrán fali markolókat innovatív nyomólap-beigazító rendszerrel tervezték, nagyobb szerkezeti fölénnyel, könnyebb és gyorsabb a markolók elhelyezése. Az 1 hengeres hajtórúddal (tolólapos mechanizmus) és a 2 hengeres hajtórúddal (4 rudas mechanizmussal) a nulla beállítóval a kar folyamat közben bármikor kalibrálható.
A TG 50 hidraulikus membrános fali markolók műszaki paraméterei
| Specifikáció | egység | TG50 |
| Motor teljesítmény | KW | 261 |
| Alváz modell |
| CAT336D |
| Nyomtáv behúzva/kihúzva | mm | 3000-4300 |
| A pályatábla szélessége | mm | 800 |
| A főhenger áramlási sebessége | L/perc | 2*280 |
| A rendszer nyomása | mpa | 35 |
| Falvastagság | m | 0,8-1,5 |
| Max. falmélység | m | 80 |
| Max. emelőerő | KN | 500 |
| Max. emelési sebesség | m/perc | 40 |
| Fogd meg a súlyt | t | 18-26 |
| Fogási kapacitás | m³ | 1,1-2,1 |
| Záró erő | t | 120 |
| A markoló be-/kikapcsolásának ideje | s | 6-8 |
| Javítási hatókör | ° | 2 |
| A berendezés hossza üzemállapotban | mm | 10050 |
| A berendezés szélessége üzemállapotban | mm | 4300 |
| A berendezés magassága üzemállapotban | mm | 17000 |
| A berendezés hossza szállítási állapotban | mm | 14065 |
| A berendezés szélessége szállítási állapotban | mm | 3000 |
| A berendezés magassága szállítási állapotban | mm | 3520 |
| A gép teljes tömege (markolat nélkül) | t | 65 |
Minden műszaki adat tájékoztató jellegű, és előzetes értesítés nélkül változhat.
A TG50 membrános falvédők előnyei
1. TG50 membrán falköpeny 1 hengeres hajtórúddal (tolólapos mechanizmus és 2 hengeres hajtórúd (4 rudas mechanizmus) nulla beállítókkal, a kar folyamatban bármikor kalibrálható;
2. A TG50 membránfali köpeny nagy hatékonyságú szerkezettel és erőteljes markolatzáró erővel rendelkezik, ami előnyös a membránfal összetett rétegekben történő építésénél;
3. A tekercselő gép emelési sebessége gyors, és a konstrukció segédideje rövid;
4. A dőlésmérő, a hosszanti kiegyenlítő és az oldalsó egyenirányító eszközök felszerelése lehetővé teszi a horonyfal csapágykondicionálását, és jó egyengető hatást fejthet ki a lágy talajréteg felépítésében;
5. Fejlett mérőrendszer: a markoló fejlett érintőképernyős számítógépes mérőrendszerrel rendelkezik, amely rögzíti és megjeleníti a hidraulikus markolókanál ásott mélységét és dőlését. Mélysége, emelési sebessége és X, Y irányú elhelyezkedése pontosan megjeleníthető a képernyőn, mért dőlésszöge pedig elérheti a 0,01-et, amely számítógéppel elmenthető és automatikusan kinyomtatható és kiadható.
6. Forgó markolatrendszer: a forgó markolatrendszer relatív szórókeretet forgathat olyan körülmények között, amikor az alváz nem mozgatható, hogy bármilyen szögben befejezze a falszerkezetet, ami nagymértékben javítja a berendezés alkalmazkodóképességét
7. A TG50 membrános fali díszdoboz fejlett teljesítményű alvázzal és kényelmes működési rendszerrel rendelkezik: speciális CAT-alváz, a Rexroth szelepe, szivattyúja és motorja, fejlett teljesítménnyel és egyszerű kezeléssel. Az utastér légkondicionálóval, sztereóval, teljesen állítható vezetőüléssel felszerelt, könnyű kezelhetőség és kényelem jellemzi.
